Ensacheuse horizontale Flowpack - Série FW

Les ensacheuses horizontales Flowpack permettent d’emballer des produits de forme irrégulières et de petites dimension. Les produits arrivent à la machine en vrac ou groupés.

Elles travaillent à des cadences très élevées permettant de réaliser jusqu’à 200 produits/minute

Ensacheuse automatique Flowpack
Ensacheuse automatique Flowpack
Ensacheuse automatique Flowpack
07

Principe de fonctionnement :

L'emballage "flow pack" est une technique d'emballage qui permet de mettre sous film des produits à partir d'une bobine de film à plat (OPP).

Les produits sont déposés sur le tapis d’alimentation de l’ensacheuse, trois paires de roues avec ouverture pneumatique vont effectuer le traînage, le pliage du film et la soudure longitudinale. Le système de soudure (barre rotative ou soudure intermittent selon le modèle) va venir effectuer une soudure/coupe sur le côté transversal. Les produits ressortent entièrement enveloppés dans le film.

Les avantages de cette technique d'emballage :

  • Permet d'augmenter le délai de conservation du produit grâce à l'injection de gaz
  • Permet de créer un emballage hermétique, résistant et esthétique (avec la possibilité d'imprimer le film)
  • Permet de travailler à haute cadence
  • Solution économique

Principales caractéristiques :

  • Système de soudure à barre rotative ou intermittente
  • Surface de glissement des produits en AISI3004
  • Soudure longitudinale constituée de 3 paires de roues d’entrainement : une pour tirer le film, une autre pour la soudure et la dernière pour le pli du film.
  • Ouverture pneumatique des roues de soudure longitudinale
  • Arbre porte bobine à expansion pneumatique
  • Convoyeur de sortie produit motorisé et réglable en hauteur par volant
  • Tiroir pour collecter les débris de produit sous toute la surface du convoyeur d’entrée
  • Possibilité de mémoriser jusqu’à 50 cycles de travail différents
  • Conformité avec les réglementations CE

Secteurs d’activité :

  • Agroalimentaire : biscuit, bonbons, sucettes, chocolats, herbes aromatiques, épices, salaisons, fruits, légumes…
  • Laboratoire : produits pharmaceutiques
  • Cosmétique : savons, maquillage
  • Industrie : stylos, cutter, imprimerie

LES ENSACHEUSES HORIZONTALES FLOWPACK : LA GAMME

Système de soudure à barre rotative

Cette version atteint une production maximale comprise entre 60 et 200 produits/minute

SMIPACK FW550

SMIPACK FW550

bobine haute

  • Ensacheuse horizontale Flowpack avec soudure rotative
  • Barre de soudure transversale 250mm
  • Hauteur maximale du produit : 120mm
  • Porte-bobine et convoyeur à la sortie avec moteurs asynchrones indépendants contrôlés par Inverter
  • Convoyeur d’entrée, soudure transversale et soudure longitudinale avec moteur Brushless indépendants commandés par driver
  • Variation de la position de la hauteur de la barre de soudure par moteur, mémorisable par programme (center seal)
SMIPACK FW750

SMIPACK FW750

bobine haute

  • Ensacheuse horizontale Flowpack avec soudure rotative
  • Barre de soudure transversale 350mm
  • Hauteur maximale du produit : 120mm
  • Porte-bobine et convoyeur à la sortie avec moteurs asynchrones indépendants contrôlés par Inverter
  • Convoyeur d’entrée, soudure transversale et soudure longitudinale avec moteur Brushless indépendants commandés par driver
  • Variation de la position de la hauteur de la barre de soudure par moteur, mémorisable par programme (center seal)
SMIPACK FW550E

SMIPACK FW550E

bobine haute

  • Ensacheuse horizontale Flowpack avec soudure rotative
  • Barre de soudure transversale 250mm
  • Hauteur maximale du produit : 80 mm
  • Convoyeur d’entrée, porte bobine, soudure longitudinale et convoyeur en sortie avec moteur asynchrones indépendants commandés par Inverter
  • Soudure transversale avec moteur Brushless commandé par Driver
  • Variation de la position de la hauteur de la barre de soudure par moteur, mémorisable par programme (center seal)
SMIPACK FW750E

SMIPACK FW750E

bobine haute

  • Ensacheuse horizontale Flowpack avec soudure rotative
  • Barre de soudure transversale 350mm
  • Hauteur maximale du produit : 120 mm
  • Convoyeur d’entrée, porte bobine, soudure longitudinale et convoyeur en sortie avec moteur asynchrones indépendants commandés par Inverter
  • Soudure transversale avec moteur Brushless commandé par Driver
  • Variation de la position de la hauteur de la barre de soudure par moteur, mémorisable par programme (center seal)

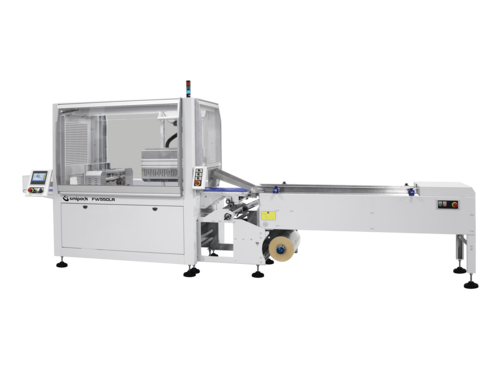

SMIPACK FW550LR

SMIPACK FW550LR

bobine basse

  • Ensacheuse horizontale Flowpack avec soudure rotative
  • Barre de soudure transversale 250mm
  • Hauteur maximale du produit : 120 mm
  • Porte-bobine et convoyeur à la sortie avec moteurs asynchrones indépendants contrôlés par Inverter
  • Convoyeur d’entrée, convoyeur intermédiaire, soudure transversale et soudure longitudinale avec moteur Brushless indépendants commandés par driver
  • Variation de la position de la hauteur de la barre de soudure par moteur, mémorisable par programme (center seal)
SMIPACK FW750LR

SMIPACK FW750LR

bobine basse

  • Ensacheuse horizontale Flowpack avec soudure rotative
  • Barre de soudure transversale 350mm
  • Hauteur maximale du produit : 120 mm
  • Porte-bobine et convoyeur à la sortie avec moteurs asynchrones indépendants contrôlés par Inverter
  • Convoyeur d’entrée, convoyeur intermédiaire, soudure transversale et soudure longitudinale avec moteur Brushless indépendants commandés par driver
  • Variation de la position de la hauteur de la barre de soudure par moteur, mémorisable par programme (center seal)

Version basse vitesse avec barre de soudure transversale à mouvement intermittent

Cette version atteint une production maximale 40 produits par minute

SMIPACK FW550S

SMIPACK FW550S

bobine haute

  • Ensacheuse horizontale Flowpack avec soudure intermittente
  • Barre de soudure transversale 250mm
  • Hauteur maximale du produit : 120mm
  • Porte bobine avec moteur asynchrone contrôlé par Inverter
  • Convoyeur d’entrée, soudure transversale, soudure longitudinale et convoyeur à la sortie avec moteur Brushless indépendants commandés par Driver
  • Variation de la position de la hauteur de la barre de soudure au moyen d’un moteur, mémorisable par programme (center seal)
SMIPACK FW750S

SMIPACK FW750S

bobine haute

  • Ensacheuse horizontale Flowpack avec soudure intermittente
  • Barre de soudure transversale 350mm
  • Hauteur maximale du produit : 200mm
  • Porte bobine avec moteur asynchrone contrôlé par Inverter
  • Convoyeur d’entrée, soudure transversale, soudure longitudinale et convoyeur à la sortie avec moteur Brushless indépendants commandés par Driver
  • Variation de la position de la hauteur de la barre de soudure au moyen d’un moteur, mémorisable par programme (center seal)
SMIPACK FW550S/LR

SMIPACK FW550S/LR

bobine basse

  • Ensacheuse horizontale Flowpack avec soudure intermittente
  • Barre de soudure transversale 250mm
  • Hauteur maximale du produit : 150mm
  • Porte bobine avec moteur asynchrone contrôlé par Inverter
  • Convoyeur d’entrée, convoyeur intermédiaire, soudure transversale, soudure longitudinale et convoyeur à la sortie avec moteur Brushless indépendants commandés par Driver
  • Variation de la position de la hauteur de la barre de soudure au moyen d’un moteur, mémorisable par programme (center seal)
SMIPACK FW750S/LR

SMIPACK FW750S/LR

bobine basse

  • Ensacheuse horizontale Flowpack avec soudure intermittente
  • Barre de soudure transversale 350mm
  • Hauteur maximale du produit : 200mm
  • Porte bobine avec moteur asynchrone contrôlé par Inverter
  • Convoyeur d’entrée, convoyeur intermédiaire, soudure transversale, soudure longitudinale et convoyeur à la sortie avec moteur Brushless indépendants commandés par Driver
  • Variation de la position de la hauteur de la barre de soudure au moyen d’un moteur, mémorisable par programme (center seal)
